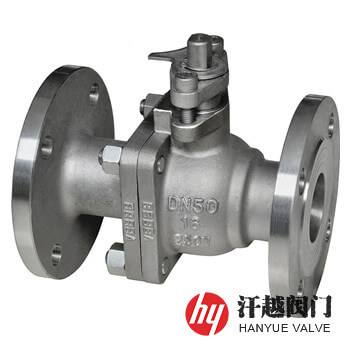

2507球閥產品概述

2507球閥是一種閥體、球體和閥桿等主要零部件采用SAF2507材質整體鑄造或鍛造成型，適用于工作介質為稀硫酸、磷酸、甲酸、乙酸、醋酸、尿素及海水、鹽水等管線輸送系統用的球閥。該閥所使用的材料屬含碳量特低，含高鉬和高氮，且孔蝕抗力當量值大于40的超級雙相不銹鋼，具有強度高、熱裂傾向小、熱導率高且熱膨脹系數低等優點，并很耐點蝕、縫蝕、晶間腐蝕及氯化物應力腐蝕，特別是它含有較高的Cr、Mo及高N含量使其對有機酸具備較強的抗整體腐蝕的能力，而且對那些包含氯化物的無機酸也有相當高的耐蝕性能，因此，本產品被廣泛應用在氯化物工況或酸性環境條件下，尤其適合安裝在石油、石化、化工等工業管道上及海上石油、天然氣開采設備上。

2507球閥部件材料

序號	部件名稱	材料名稱
1	閥體	SAF2507	2507	A182 F53	UNS S32750
2	閥桿	SAF2507	2507	A182 F53	UNS S32750
3	球體	SAF2507	2507	A182 F53	UNS S32750
4	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SAF2507+硬質合金
5	左閥體	SAF2507	2507	A182 F53	UNS S32750
6	填料	PTFE	PTFE	PTFE	PTFE
7	填料壓蓋	SAF2507	2507	A182 F53	UNS S32750

2507球閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45
高壓液體密封試驗壓力(MPa)	1.76	2.75	4.4	6.93
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D
結構長度	GB/T 12221、ASME B16.10、API 6D
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598、API 6D

2507球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
16	15	130	95	65	45	16-2	4-14
	20	140	105	75	58	18-2	4-14
	25	150	115	85	68	18-2	4-14
	32	165	140	100	78	18-2	4-18
	40	180	150	110	88	18-2	4-18
	50	200	165	125	102	18-2	4-18
	65	220	185	145	122	18-2	8-18
	80	250	200	160	138	20-2	8-18
	100	280	220	180	158	20-2	8-18
	125	320	250	210	188	22-2	8-18
	150	360	285	240	212	22-2	8-22
	200	400	340	295	268	24-2	12-22
	250	450	405	355	320	26-2	12-26
表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥外形尺寸，如需其他規格尺寸，請咨詢汗越閥門技術部！

2507球閥結構圖

2507球閥結構示意圖
