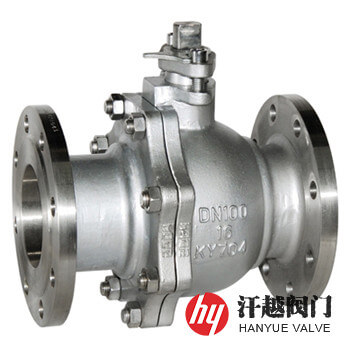

316Ti球閥產品概述

316Ti球閥是一種殼體和金屬內件由316Ti或S31635及SUS316Ti等材質鑄件或鍛件加工而成，不僅有良好的耐晶間腐蝕性能，而且有很好的耐還原性介質和耐點蝕能力的不銹鋼球閥。該閥主體部件所使用的材料屬奧氏體不銹鋼，對應的國標牌號為06Cr17Ni12Mo2Ti(S31668)，其鍛鋼件的化學成分(質量分數%)為碳≤0.08、錳≤2.00、磷≤0.045、硫≤0.030、硅≤1.00、鎳10.0~14.0、鉻16.0~18.0、鉬2.00~3.00、氮≤0.10，而含鈦量則應不小于含碳和氮量的五倍，但不大于0.70，其鋼中鈦的加入能夠提高不銹鋼輻照后的延性和高溫機械性能，由于鈦與碳的結合能力很強，因此鈦首先與鋼中的碳結合而減少了晶界貧鉻的傾向，這樣能大大提高不銹鋼抗晶間腐蝕的性能，所以，本產品特適用于石油、化工、輕工、食品、化肥、紡織、造紙和紙漿等工業領域。

316Ti球閥部件材料

序號	部件名稱	材料名稱
1	閥體	316Ti	S31635	SUS316Ti	06Cr17Ni12Mo2Ti	S31668
2	閥桿	316Ti	S31635	SUS316Ti	06Cr17Ni12Mo2Ti	S31668
3	球體	316Ti	S31635	SUS316Ti	06Cr17Ni12Mo2Ti	S31668
4	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、316Ti+HF
5	左閥體	316Ti	S31635	SUS316Ti	06Cr17Ni12Mo2Ti	S31668
6	填料	PTFE	PTFE	PTFE	PTFE	PTFE
7	填料壓蓋	316Ti	S31635	SUS316Ti	06Cr17Ni12Mo2Ti	S31668

316Ti球閥技術參數

公稱壓力Class	150	300	600	900	1500
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.2
高壓液體密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D
結構長度	GB/T 12221、ASME B16.10、API 6D
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598、API 6D

316Ti球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	D	D1	D2	b-f	Z-?d
150	?	108	90	60.3	34.9	9.6-1.6	4-16
	?	117	100	69.9	42.9	11.2-1.6	4-16
	1	127	110	79.4	50.8	12.7-1.6	4-16
	1 ?	140	115	88.9	63.5	14.3-1.6	4-16
	1 ?	165	125	98.4	73.0	15.9-1.6	4-16
	2	178	150	120.7	92.1	17.5-1.6	4-19
	2 ?	190	180	139.7	104.8	20.7-1.6	4-19
	3	203	190	152.4	127.0	22.3-1.6	4-19
	4	229	230	190.5	157.2	22.3-1.6	8-19
	5	356	255	215.9	185.7	22.3-1.6	8-22.5
	6	394	280	241.3	215.9	23.9-1.6	8-22.5
	8	457	345	298.5	269.9	27.0-1.6	8-22.5
	10	533	405	362.0	323.8	28.6-1.6	12-25.5
	12	610	485	431.8	381.0	30.2-1.6	12-25.5
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

316Ti球閥結構圖

316Ti球閥結構示意圖
