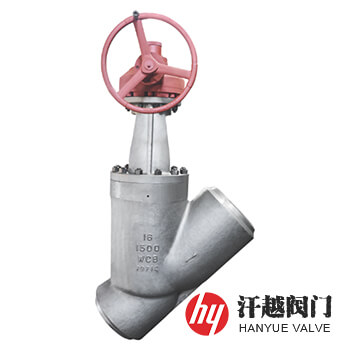

電站Y型截止閥產品概述

電站Y型截止閥是一種通路成一直線，閥桿軸線位置與閥體通道中線成斜角的高溫高壓直流式截止閥，其承壓件材料選用鉻鉬鋼或耐熱不銹鋼鑄件或鍛件，滿足了閥門的高溫性能和高強度要求，且它的流道為低流阻流線型設計，擁有很高的流量系數，可以較大限度減小通過管路系統的壓降，從而實現小流阻，快速啟閉。該閥將閥體的中腔設計成傾斜方向，密封面與流道孔呈斜角密封，這樣的結構減輕了閥門密封面受到的沖蝕程度，由于中腔的傾斜，使得流道的入口和出口在水平位置上靠近，從而有效的減小了介質的流體阻力，減輕了噪音。本產品閥座和閥瓣密封面采用司太立鈷-鉻-鎢硬質合金，具有柔韌性和耐沖擊能力強，以及硬度高的特點，延長了閥在高溫、高壓系統下的使用時間。

電站Y型截止閥部件材料

序號	部件名稱	材料名稱
1	閥體	A216 WCB	A217 WC1	A217 WC6	A217 WC9	A217 C12A	A351 CF8C
2	閥蓋	A216 WCB	A217 WC1	A217 WC6	A217 WC9	A217 C12A	A351 CF8C
3	閥桿	A182 F6a CL.2	A182 F11	A182 F11	A182 F22	A182 F91	A182 F347
4	閥瓣	A105	A182 F11	A182 F11	A182 F22	A182 F91	A182 F347
5	閥座	A105	A182 F11	A182 F11	A182 F22	A182 F91	A182 F347
6	填料壓蓋	A216 WCB	A217 WC1	A217 WC6	A217 WC9	A217 C12A	A351 CF8C
7	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
8	螺栓	A193 B7	A193 B7	A193 B16	A193 B16	A193 B16	A193 B8
9	螺母	A194 2H	A194 2H	A194 16	A194 16	A194 16	A194 8

電站Y型截止閥性能規范

公稱壓力Class	900	1500	2000	2500	3000	3500
強度水壓試驗壓力/MPa	22.5	39.2	52.2	65.2	78.2	91.2
上密封水壓試驗壓力/MPa	16.5	28.6	38.15	47.75	57.3	66.75
密封水壓試驗壓力/MPa	16.5	28.6	38.15	47.75	57.3	66.75
設計制造	ASME B16.34:2013、BS 1873:1975
結構長度	ASME B16.10:2017、BS 2080:1989
焊接坡口	ASME B16.25:2012或按訂貨合同的要求
檢驗試驗	API 598:2016、BS 6755-1:1986

電站Y型截止閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸/mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	d	L	公稱壓力 Class	公稱尺寸 NPS	d	L
1500	2 ?	56	330	2500	2	38	310
	3	64	368		2 ?	46	340
	4	84	457		3	54	390
	5	100	533		4	70	480
	6	126	610		5	86	580
	8	158	762		6	104	630
2000	4	80	457		8	130	770
	5	96	533		10	162	930
	6	118	610	3500	3	48	470
	8	148	762		4	60	550
	10	180	914		5	74	660
	12	222	1041		6	88	790
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

電站Y型截止閥結構圖

電站Y型截止閥結構示意圖

如果你需訂購我廠其他電站閥產品，咨詢時煩請說明公稱尺寸、公稱壓力、材質、連接端執行標準、使用介質及工作溫度等，我廠可按客戶需求承接定制，本產品有鑄造和鍛造兩種，驅動方式也可選用手輪、傘齒輪、電動、氣動及液動等。
